圣邦微电子推出用于 SIM 卡接口的电平转换器 SGM4565,器件已通过高通骁龙 8 Gen2 平台认证
2023-12-14

关键词:高通骁龙 8 Gen2 平台认证;符合 B 类、C 类 SIM 卡标准

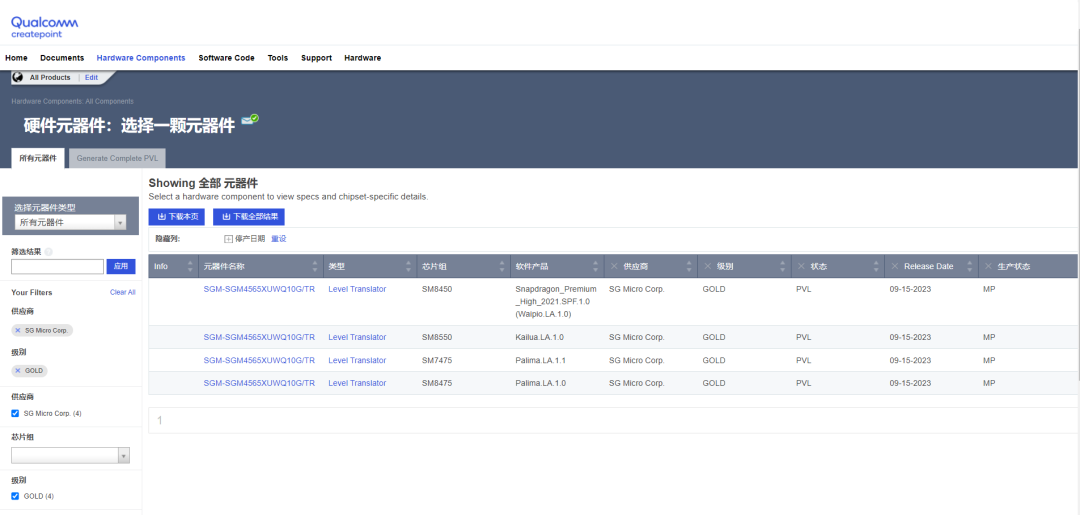

圣邦微电子推出电平转换器 SGM4565,广泛应用于智能手机,便携式设备以及其他 SIM 卡终端。SGM4565 已经通过了高通骁龙 8 Gen2 平台认证,并获得高通最高推荐等级--GOLD。


SGM4565 典型特性

SG Micro Corp


  • 支持 1.62V 至 3.6V SIM 卡供电电压;

  • 支持 1.08V 至 1.98V 主机控制端供电电压;

  • 支持高达 10MHz 的时钟频率;

  • 支持主机与 SIM 卡之间 Data、CLK 和 Reset 信号的自动电平转换;

  • 支持 VCCB 自动启用和禁用;

  • 端口内部集成上拉和下拉电阻器;

  • 集成 EMI 滤波器。

SGM4565 具有双电源设计,可用于基带处理器(主机)与用户身份识别模块(SIM 卡)之间的 Data、CLK 和 Reset 信号转换。该产品主机侧支持 1.2V IO 电压,主机侧供电范围 1.08V 至 1.98V,SIM 卡侧供电范围 1.62V 至 3.6V。

ISO7816-3 规范明确将 SIM 卡工作电压分为三档:1)A 类 5V 供电;2)B 类 3V 供电;3)C 类 1.8V 供电。圣邦微电子推出的 SIM 卡电平转换器 SGM4565 支持 B 类(3.0V ± 10%)和 C 类(1.8V ± 10%)SIM 卡接口标准。除此之外,SGM4565 还拥有双向 IO、单向 CLK 和 RST 通道。图 1 为 SGM4565 典型应用电路。

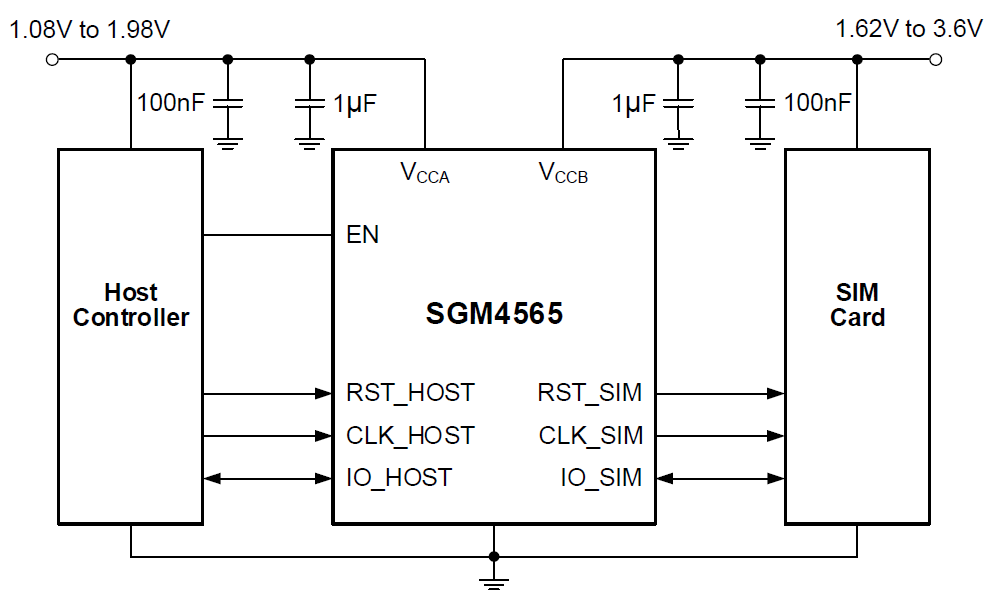

图 1 SGM4565 典型应用电路


SGM4565 自身设计有 EN 控制管脚,该控制管脚可被用来控制 SIM 卡侧信号的开启和关闭时序。当 VCCA 和 VCCB 电压正常供电,若 EN 信号由低变高,SIM 卡侧的 RST、CLK 和 IO 通道同时启用并开始传输数据,整个响应时间典型值为 2μs;若 EN 信号由高变低,SIM 端的 RST、CLK 和 IO 信号通道将依次被禁用,相应端口也被芯片内部下拉电阻拉低,其中 RST_SIM、CLK_SIM 和 IO_SIM 的关闭时序间隔典型值为 4μs,整个关机过程持续约 8.5μs。此时序设计遵循 ISO7816-3 设计规范,确保正常启动和禁用 SIM 卡。

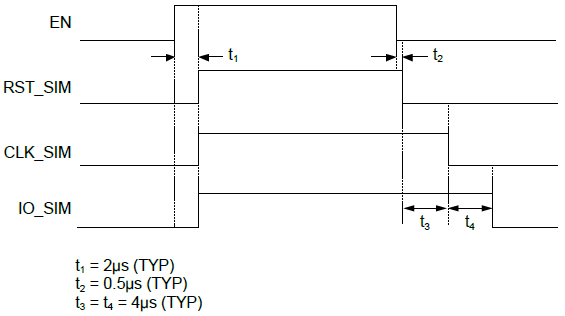

图 2 RST、CLK 及 IO 信号开启和关闭时序


SGM4565 采用符合环保理念的 UTQFN-1.8×1.4-10L 绿色封装,工作温度范围为 -40℃ 至 +125℃。
